Oznaczanie infrastruktury IT w data center - jak dobrać drukarkę etykiet?

W serwerowni źle opisany przewód nie jest drobnym problemem estetycznym. Podczas awarii, rekonfiguracji lub audytu może wydłużyć identyfikację właściwego portu, utrudnić porównanie stanu fizycznego z dokumentacją i zwiększyć ryzyko odłączenia nie tego połączenia. Sprawdź, jak zaplanować system oznaczeń dla kabli, paneli krosowych, szaf i urządzeń oraz jak dobrać drukarkę i taśmy do pracy w data center, banku lub firmowej infrastrukturze IT.

Dlaczego oznaczenia są częścią procesu, a nie dekoracją?

Dobra etykieta odpowiada na konkretne pytanie technika: „co to jest i z którym rekordem mam to porównać?”. Sama nazwa urządzenia zapisana markerem nie wystarczy, jeśli nie prowadzi do spójnego identyfikatora w dokumentacji. Dlatego znakowanie trzeba projektować razem z ewidencją portów, tras kablowych, urządzeń i zmian, a nie dopiero po zakończeniu instalacji.

Norma ISO/IEC 14763-2:2019 obejmuje między innymi planowanie, dokumentację, administrację, testowanie, eksploatację, utrzymanie i naprawę infrastruktury okablowania telekomunikacyjnego. Z kolei rodzina ANSI/TIA-606 opisuje administrację infrastrukturą telekomunikacyjną. Nie oznacza to, że każda polska serwerownia musi zastosować jeden gotowy kod nazw. Pokazuje natomiast właściwy kierunek: identyfikator ma być jednoznaczny, czytelny, powiązany z dokumentacją i utrzymany przez cały cykl życia instalacji.

W środowisku finansowym dochodzi jeszcze zarządzanie zasobami. Przewodnik NIST SP 1800-5 dotyczący IT Asset Management powstał z myślą o sektorze finansowym i podkreśla znaczenie kompletnego obrazu zasobów fizycznych oraz wirtualnych. Fizyczna etykieta nie zastąpi CMDB, DCIM ani automatycznego wykrywania urządzeń, ale może być ich ważnym punktem styku podczas pracy człowieka przy szafie.

Co oznaczać w serwerowni i data center?

Zakres powinien wynikać z przyjętego modelu administracji. Najczęściej obejmuje kilka warstw, które muszą korzystać z tego samego słownika lokalizacji i identyfikatorów:

• pomieszczenia, strefy, rzędy i szafy rack - aby kod urządzenia lub kabla wskazywał jednoznaczną lokalizację;
• panele krosowe, pola i porty - z numeracją zgodną z dokumentacją oraz widoczną po zamknięciu organizacji kabli;
• kable miedziane i światłowodowe - zwykle przy obu końcach, tak aby identyfikator można było odczytać bez prześledzenia całej trasy;
• urządzenia i zasoby - serwery, przełączniki, urządzenia bezpieczeństwa, konsole, elementy zasilania i inne pozycje objęte ewidencją;
• trasy, przepusty i punkty dystrybucyjne - jeśli są częścią lokalnego standardu administracji;
• oznaczenia serwisowe i tymczasowe - wyraźnie odróżnione od identyfikatorów stałych i usuwane po zakończeniu zmiany.

Najważniejsza jest relacja między elementami. Etykieta kabla powinna pozwolić ustalić oba zakończenia albo odwołać się do rekordu, który je pokazuje. Etykieta urządzenia powinna prowadzić do tego samego identyfikatora zasobu, którego używa system ewidencji. Kolor może pomagać wizualnie rozróżnić funkcję, właściciela lub status, ale nie powinien być jedynym nośnikiem informacji.

Jak zbudować schemat identyfikatorów przed pierwszym wydrukiem?

Drukarka realizuje schemat, ale go nie tworzy. Najpierw trzeba ustalić strukturę identyfikatora, odpowiedzialność za nadawanie numerów oraz źródło prawdy. W małej serwerowni może nim być kontrolowany arkusz, a w większej organizacji - system CMDB, DCIM, narzędzie do zarządzania okablowaniem albo baza projektu i wyników pomiarów.

Dobry identyfikator jest unikalny, stabilny i możliwy do odczytania bez zgadywania. Nie powinien zależeć od informacji, która często się zmienia, na przykład nazwiska użytkownika lub aktualnej nazwy usługi. Warto też ustalić, jak oznaczać element wycofany, wymieniony, czasowo odłączony i oczekujący na odbiór.

1. Zdefiniuj hierarchię lokalizacji: obiekt, pomieszczenie, rząd, szafa, panel i port.
2. Ustal osobne reguły dla kabli, urządzeń, zasilania i oznaczeń tymczasowych.
3. Sprawdź, które pola muszą być widoczne na etykiecie, a które pozostaną tylko w systemie.
4. Zbuduj szablony o stałym układzie, wielkości znaków i kolejności danych.
5. Przetestuj schemat na jednej szafie i przeprowadź próbę odszukania elementu przez osobę spoza projektu.

Kod QR lub kreskowy może skrócić przejście do rekordu zasobu albo zautomatyzować inwentaryzację, lecz nie powinien być jedyną informacją. Człowiek nadal potrzebuje krótkiego identyfikatora czytelnego bez skanera. Trzeba też sprawdzić, czy używana aplikacja dopuszcza kody w danej strefie i czy odnośnik nie ujawnia informacji poza kontrolowanym środowiskiem.

Jaki materiał i format etykiety wybrać?

Wybór taśmy zależy od podłoża, geometrii elementu i momentu montażu. Gładka obudowa szafy, cienki patchcord i kabel przygotowywany przed założeniem złącza wymagają innych rozwiązań. W ofercie eksploatacji do drukarek Brother występują między innymi laminowane taśmy standardowe, wersje z mocnym klejem, taśmy elastyczne do przewodów, samolaminujące oraz rurki termokurczliwe.

• powierzchnia płaska - etykieta laminowana o szerokości dopasowanej do miejsca i długości identyfikatora;
• powierzchnia chropowata lub lakierowana proszkowo - materiał z mocniejszym klejem, ale dopiero po próbie przyczepności;
• owijka lub flaga na przewodzie - taśma elastyczna albo samolaminująca, dobrana do średnicy kabla;
• przewód przed zakończeniem - rurka termokurczliwa, jeśli średnica i proces montażu na to pozwalają;
• oznaczenie zasobu lub obudowy - rozmiar pozwalający zachować czytelny tekst i ewentualny kod 2D bez nadmiernego zagęszczenia.

Nie warto wybierać materiału wyłącznie na podstawie deklaracji „do kabli”. Test trzeba wykonać na docelowej izolacji lub powierzchni, po jej oczyszczeniu, z uwzględnieniem promienia zgięcia, temperatury, wilgotności, nawiewu i późniejszej obsługi. Etykieta nie może zasłaniać portu, blokować zatrzasku, wymuszać ostrego zgięcia światłowodu ani odklejać się na sąsiednie przewody.

Jak dobrać drukarkę etykiet do zespołu IT?

Najpierw wybierz sposób pracy, a dopiero później model. Technik wykonujący pojedyncze zmiany w różnych lokalizacjach potrzebuje urządzenia z akumulatorem, szybkimi szablonami i możliwością pracy przy szafie. Zespół przygotowujący setki etykiet do migracji będzie bardziej zainteresowany importem list, serializacją, automatycznym cięciem i ograniczeniem ręcznego przepisywania.

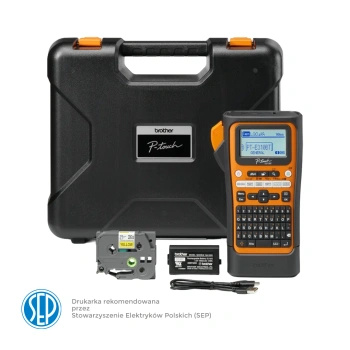

W aktualnej kategorii drukarek dla elektryków i instalatorów można porównać mobilne modele Brother P-touch. PT-E310BT pozwala pracować na taśmach do 18 mm i sprawdzi się przy prostszych zadaniach terenowych. PT-E560BT obsługuje taśmy do 24 mm, ma klawiaturę oraz dedykowane funkcje instalatorskie. Aplikacja Brother iLink&Label może korzystać z identyfikatorów projektów LinkWare Live; sposób integracji opisuje także Fluke Networks.

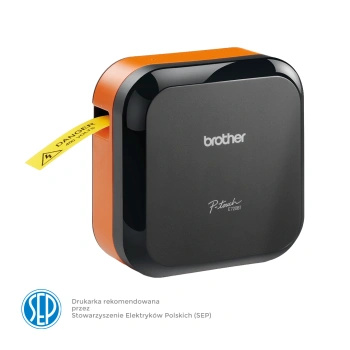

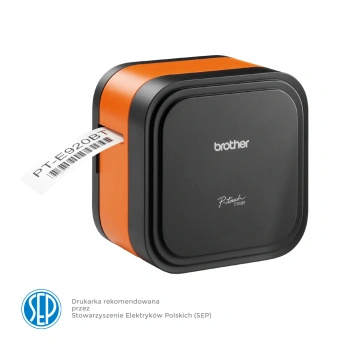

W serii CUBE Pro modele Brother PT-E720BT i Brother PT-E920BT są projektowane do pracy z aplikacją na smartfonie lub oprogramowaniem komputerowym. Pierwszy obsługuje taśmy do 24 mm, a drugi do 36 mm i druk w rozdzielczości 360 dpi. Szerszy materiał i wyższa rozdzielczość mają znaczenie, gdy etykieta zawiera więcej danych, drobny tekst lub kod 2D - nadal jednak wymagają próby na docelowym formacie.

Przy wyborze porównaj: maksymalną szerokość taśmy, obsługiwane materiały, rozdzielczość, sposób cięcia, import danych, pracę seryjną, zasilanie, masę urządzenia oraz dozwolone interfejsy. W strefie, w której Bluetooth lub telefon są niedopuszczalne, funkcja mobilna nie będzie atutem. Wtedy ważniejsza może być praca samodzielna, przygotowanie bazy poza strefą lub kontrolowane połączenie USB zgodne z polityką organizacji.

Jak wdrożyć powtarzalny workflow drukowania?

Najwięcej błędów powstaje nie podczas samego druku, lecz przy ręcznym przepisywaniu i braku kontroli zmian. Dlatego proces powinien zaczynać się w bazie identyfikatorów, a kończyć aktualizacją dokumentacji po fizycznym montażu.

1. Przygotuj dane. Wygeneruj listę identyfikatorów z kontrolowanego źródła i usuń duplikaty.
2. Przypisz szablon. Oddziel formaty dla portów, kabli, szaf, urządzeń i oznaczeń tymczasowych.
3. Wykonaj próbę. Sprawdź czytelność, przyczepność, skanowanie kodu i widoczność po zamontowaniu organizacji kabli.
4. Drukuj seriami. Korzystaj z importu, numeracji i automatycznego cięcia zamiast ręcznego tworzenia każdej etykiety.
5. Kontroluj montaż. Porównaj oba końce połączenia z listą i dokumentacją powykonawczą.
6. Zamknij zmianę. Zaktualizuj CMDB, DCIM, wyniki testów lub rejestr projektu oraz usuń oznaczenia tymczasowe.

Co zmienia środowisko bankowe i infrastruktura krytyczna?

W środowisku o podwyższonych wymaganiach etykieta powinna pomagać uprawnionemu technikowi, ale nie ujawniać więcej, niż potrzeba. Pełna nazwa systemu, klienta, funkcji biznesowej, adres IP lub opis zależności mogą ułatwiać pracę, lecz jednocześnie odsłaniać wrażliwą topologię. Rozsądniejszy bywa neutralny identyfikator prowadzący do rekordu dostępnego po uwierzytelnieniu.

Trzeba też zatwierdzić urządzenie i workflow: czy do strefy można wnieść smartfon, czy Bluetooth ma być wyłączony, gdzie przechowywane są pliki CSV, kto może edytować szablon i jak usuwa się dane z urządzenia po wykonaniu prac. Oznakowanie wspiera odporność operacyjną, obsługę incydentu i zarządzanie zasobami, ale samo nie stanowi zgodności z DORA, NIS2 ani wymaganiami bezpieczeństwa organizacji.

Najczęstsze błędy to mieszanie kilku schematów nazewnictwa, drukowanie z prywatnych arkuszy, brak oznaczeń na jednym końcu kabla, stosowanie zbyt małej czcionki, dobór taśmy bez testu i pozostawianie starych etykiet po zmianie. Każdy z nich można ograniczyć przez jeden kontrolowany szablon, listę odbiorową i właściciela procesu.

FAQ

Czy każdy kabel w serwerowni trzeba oznaczyć z obu stron?

W praktyce identyczny, jednoznaczny identyfikator przy obu zakończeniach bardzo ułatwia śledzenie połączenia. Dokładny zakres powinien jednak wynikać ze standardu przyjętego dla obiektu, umowy, projektu i stosowanych norm.

Czy warto umieszczać kod QR na kablach i urządzeniach?

Tak, jeżeli kod prowadzi do kontrolowanego rekordu albo wspiera inwentaryzację i pozostaje czytelny na dostępnym polu. Powinien być uzupełnieniem krótkiego identyfikatora tekstowego, nie jego jedynym zamiennikiem.

Jaka taśma sprawdzi się na patchcordzie?

Najczęściej rozważa się taśmę elastyczną w formie owijki lub flagi albo materiał samolaminujący. Dobór zależy od średnicy, izolacji, promienia zgięcia i ilości danych, dlatego trzeba wykonać próbę na rzeczywistym przewodzie.

Czy 360 dpi jest konieczne w data center?

Nie zawsze. Wyższa rozdzielczość pomaga przy drobnym tekście i gęstszych kodach 2D, lecz wiele prostych identyfikatorów można czytelnie wydrukować w 180 dpi. Decyzję powinien potwierdzić test najmniejszej planowanej etykiety.

Czy drukarka Bluetooth może być używana w serwerowni banku?

Zależy to od polityki bezpieczeństwa konkretnej organizacji. Jeżeli urządzenia radiowe lub smartfony są niedopuszczalne, należy zastosować zatwierdzony tryb pracy samodzielnej albo kontrolowane połączenie przewodowe.

Od jednej szafy do standardu dla całej organizacji

Przed zakupem drukarki zbierz pięć informacji: typy oznaczanych elementów, najmniejszą dostępną powierzchnię, docelowe materiały, liczbę etykiet w jednej zmianie oraz dozwolone źródła danych i interfejsy. Na tej podstawie łatwiej dobrać urządzenie, kasety i szablony, które będą działały zarówno przy nowej instalacji, jak i podczas późniejszego serwisu.
